В начале ноября компания «НИССА Медиапроект» провела семинар, посвященный новейшей печатной системе корпорации GOSS International, установка и пусконаладочные работы которой завершаются в Московской газетной типографии. Кроме того, участники семинара познакомились с оборудованием компании Schur Packaging Systems, специализирующейся на выпуске экспедиционно-упаковочного оборудования для газетного производства, и компании Q.I. Press Controls, занимающейся разработкой автоматизированных систем оптимизации процессов печати. С сообщениями выступили технический директор «НИССА Медиапроект» доктор технических наук А. В. Сафонов, директор по продажам рулонных газетных машин GOSS International П. Селби, директор по международным продажам Q.I. Press Controls Я. Блейенберг и директор по продажам Schur Packaging Systems И. Стопп.
GOSS International сегодня
П. Селби, директор по продажам рулонных газетных машин GOSS International
Корпорация GOSS International имеет почти 125-летнюю историю. Ею заложены многие основы рулонных печатных машин, в том числе модульное построение. В 1948 г. на машине GOSS высокой печати впервые в мире была установлена дистанционная система управления подачей краски. Одной из первых эта компания начала разрабатывать офсетные газетные машины. В 1962 г. на полиграфическом рынке появилась машина GOSS Community, которая оказалась настолько удачной, что выпускается до сих пор, естественно, постоянно модернизируясь. Всего в мире установлено более 50 тыс. машин GOSS Community. В конце 70-х гг. на базе печатных модулей GOSS Community создана башенная секция для 4-красочной печати.
Одним из последних важнейших технических достижений GOSS International является разработанная в 2001 г. принципиально новая система краскопитающей группы красочного аппарата DigiRail, позволяющая на основе интеграции с допечатными системами очень быстро настраивать красочную систему при переходе на новый тираж. Сейчас этой системой оснащено около 6 тыс. печатных аппаратов машин различных классов.
На выставке drupa 2004 была продемонстрирована система GOSS Flexible Printing System (FPS), дающая возможность оперативно выпускать на одном агрегате различную продукцию (газетную, журнальную, книжную и др.) в различных форматах, с переменной длиной рубки и по различным технологиям. В этой системе на 4-красочной башне полностью автоматизированы процессы смены форм, смывки, смены длины рубки.
Сегодня GOSS International занимает лидирующие позиции в области рулонной офсетной печати и послепечатных процессов. По независимым оценкам, корпорации принадлежит около 30 % мирового рынка рулонных печатных машин. В ее производственную линейку входят машины всех классов — от одинарной ширины и одинарной развертки цилиндров до тройной ширины и двойной развертки цилиндров, а также послепечатное оборудование для шитья проволокой, клеевого скрепления и упаковки газет.
На машинах GOSS International можно выпускать газеты, журналы, книги, каталоги, комбинированные издания, коммерческую продукцию, материалы для прямой рассылки, почтовую рекламу и др.
В структуру GOSS International входят штаб-квартира в г. Болинбрук (США), которая, помимо основных служб, включает центральное конструкторское бюро, учебный центр для технического персонала, центральный склад запчастей и 8 машиностроительных заводов, расположенных в разных странах мира.
Основная продукция заводов GOSS International:
— в г. Дарем (США) — печатные машины Sunday, М-500 и М-800, FPS/Colorliner, Mainstream, послепечатное оборудование;
— в г. Кеннедейл (США) — станины, цилиндры, валики;
— в г. Монтатер (Франция) — печатные машины Sunday 4000 и 5000, М-600, Mainstream;
— в г. Нант (Франция) — печатные машины Universal, Uniliner;
— в г. Престон (Великобритания) — печатные системы FPS;
— в г. Боксмеер (Голландия) — рулонные зарядки и сушки;
— в г. Саяма (Япония) — печатные машины Newsliner;
— в г. Шанхай (Китай) — печатные машины Community SSC, Magnum, M-500.
Всего в корпорации работает 3 600 человек. В 2008 г. объем продаж составил 1,1 млрд долл. США.
Концепция развития GOSS International в XXI в. направлена на обеспечение прибыльности печати путем применения инновационных технологий, расширения возможностей печати, повышения качества продукции. Инновационные технологии и идеи GOSS позволяют печатным СМИ достаточно успешно конкурировать с электронными. Благодаря увеличению скорости производства и сокращению сроков выпуска печатная продукция сохраняет актуальность информации.
Инновации Q.I. Press Controls
Я. Блейенберг, директор по международным продажам QIPC
Компания Q.I. Press Controls была основана в 1996 г. в Голландии. Ее специализация — разработка, изготовление, установка и сервисное обслуживание автоматических систем управления качеством печати для рулонных машин, включая такие процессы, как приводка, совмещение полотен, подача краски и др. Сейчас в мире установлено и успешно эксплуатируется более 4 тыс систем QIPC на рулонных машинах различных производителей. В России системы QIPC работают в типографиях «Прайм Принт Москва», "Советская Сибирь», Московской газетной типографии.
Одной из последних разработок QIPC является демонстрировавшаяся на выставке drupa 2008 автоматическая система управления приводкой и точностью совмещения полотен mRC. Она представляет собой сканер со встро¬енным микропроцессором, обрабаты-вающим в цифровом виде данные измерений в режиме реального времени. Один сканер может использоваться для трех видов приводки — краски, полотен и боковой приводки. mRC позволяет осуществлять приводку и контролировать ее точность в процессе печати без специальных приводочных крестов. Объектами для измерения точности приводки могут служить как само печатное изображение, так и специальные микрометки, вводимые в систему на стадии допечатной подготовки. Устройства компактны, очень надежны и просты в эксплуатации.
Система ABD предназначена для устранения эффекта fan out — расширения бумажного полотна под воздействием увлажняющего раствора, механических воздействий на полотно бумаги в процессе печати, ряда других факторов, достигающего значения до 1 мм. Эта система, устанавливаемая между печатными секциями, может применяться в машинах и башенного, и линейного построения. Принцип ее действия заключается в корректировке деформации полотна напором воздушной струи, подаваемой форсунками с автоматическим управлением давления и угла подачи воздуха. Под воздействием такой «воздушной подушки» полотно локально искривляется и эффект расширения исчезает. В процессе работы система ABD не контактирует с бумагой, благодаря чему исключаются появление морщин, отмарывание и разрывы полотна.
Применение системы ABD стабилизирует качество печати, экономит трудозатраты, сокращает количество технологических отходов бумаги и краски.
Интеллектуальная система контроля и управления подачей краски IDS производит автоматическое измерение оптической плотности краски на оттиске, регулирует подачу краски и ее распределение по полосе печатного контакта. IDS позволяет мгновенно обрабатывать результаты измерений, полученных от сканеров, которые могут анализировать как контрольную шкалу, так и само печатное изображение. Применение этой системы обеспечивает стабильность воспроизведения цвета во всем тираже независимо от сложности изображения.
Эти три системы — mRC, ABD и IDS — могут быть объединены в единую интеллектуальную систему контроля качества печатного процесса IQM, обеспечивающую полный контроль качества каждого экземпляра печатной продукции и 100-процентное качество всего тиража, максимальную производительность печатного комплекса и эффективность всего производства. Сейчас в мире установлено около 50 систем IQM, и их популярность постоянно растет.
Послепечатное и экспедиционное оборудование Schur International
Й. Стопп, директор по продажам Schur Packaging Systems
Датская компания Schur специализируется на производстве оборудования и поставке комплексных решений для внутренней логистики полуфабрикатов и готовой продукции в типографии. Эта компания, созданная в 1846 г., обладает огромным опытом в разработке и изготовлении экспедиционно-упаковочных систем. В настоящее время Schur International состоит из 15 самостоятельных компаний, в которых работают около 2 тыс. человек из Дании,Великобритании, Нидерландов, Польши, США, Швеции.
Оборудование компании Schur International уже много лет успешно эксплуатируется в сотнях типографий, почтовых экспедиционных центрах, предприятиях по изготовлению упаковки. В России оно установлено в ИД «Комсомольская правда», типографии «Советская Сибирь», Московской газетной типографии.
Модельный ряд оборудования Schur включает несколько базовых модулей, из которых можно составить различные по сложности системы, решающие любые внутрипроизводственные логистические и экспедиционно-упаковочные задачи.
К базовым модулям относятся:
— транспортеры для полуфабрикатов и готовой продукции. Есть два вида транспортеров: цепные с грейферными захватами для перемещения экземпляров и ленточные для потоков продукции и упакованных пачек;
— счетно-комплектующие устройства различной производительности;
— системы накопления для промежуточного хранения полуфабрикатов и готовой продукции;
— вкладочно-подборочные автоматы для формирования объемных изданий, состоящих из нескольких частей;
— упаковочное и обвязочное оборудование с возможностью нанесения индивидуальной информации на пачку;
— паллетайзеры для укладки пачек на паллеты.
Общее управление всеми основными элементами зкспедиционно-упаковочной системы может осуществляться из единого центра TMS.
Печатная машина в МГТ
А. Сафонов, технический директор «НИССА Медиапроект»

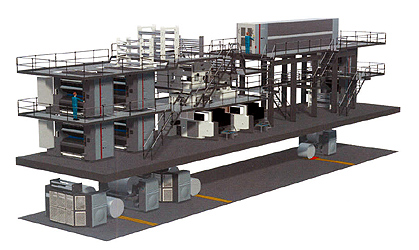

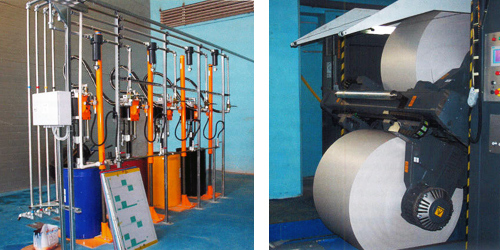

Печатная машина, спроектированная и поставленная компанией «НИССА Медиапроект» совместно со своими партнерами, уникальна по своей конструкции. Она состоит из двух башен Uniliner двойной ширины для полотен 1320 — 1680 мм, одной башни Universal 75 одинарной ширины для полотна от 600 до 914 мм, сушки GOSS Ecocool с камерой дожита, двух клапанно-графеечных фальцаппаратов с соотношением диаметров цилиндров 2:5:5 и 2:3:3 и четырех рольных зарядок, три из которых двойной ширины. Один из фальцаппаратов оснащен устройством третьего ударного сгиба, что позволяет, наряду с продукцией формата А2 и A3, выпускать тетрадь до 32 полос формата А4.
Такая комплектация придает печатной системе исключительную технологическую гибкость и дает возможность работать как в режиме двух отдельных печатных машин по технологиям с сушкой и без сушки, так и как комбинированная машина на один фальцаппарат с сочетанием обеих этих технологий. На ней можно выпускать журнальную продукцию, а также самые различные по форматам и объемам газеты (до 64/112 полос А2/АЗ за один прогон в режиме «подбор»), в том числе частично отпечатанные на мелованной бумаге. Производительность системы в прямом режиме печати — 75 тыс. экз./ч.

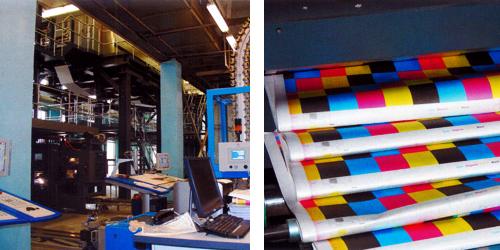

Качество продукции гарантируется высокой степенью автоматизации управления и контроля процессом печати. Машина оснащена моторизированным управлением красочными ключами, автоматическими системами приводки, совмещением полотен, подачей краски компании QI, автоматической смывкой офсетных полотен, полуавтоматической системой смены печатных форм, комплектом поворотных штанг и др.

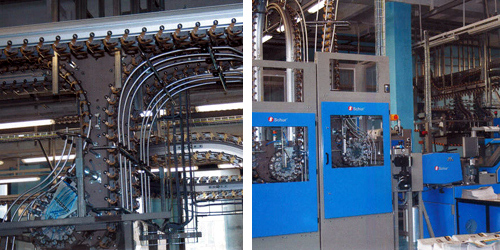

Послепечатный участок полностью оснащен системами Schur International, в том числе двумя вкладочно-подборочными и тремя счетно-комплектующими линиями, а также упаковочным оборудованием.
После теоретической части участники семинара посетили Московскую газетную типографию, где с большим интересом познакомились с работой этой уникальной машины. Рассказывая о ней, генеральный директор Московской газетной типографии Ю.В. Яковлев отметил, что контракт на поставку этой машины был подписан в середине июня 2008 г., а сейчас уже ведутся тестовые испытания.
Таким образом, на газетном рынке Москвы появился новый мощный игрок, способный существенно изменить сложившуюся на нем ситуацию.
Статья из журнала "Полиграфия" №8-9. Октябрь - ноябрь 2009
