На настоящий момент в различных странах мира эксплуатируется около 450 печатных модулей GOSS Magnum 4.

Magnum 4, сохранив все лучшие «генетические» признаки своего прототипа, является его более совершенной моделью по технологическим характеристикам, базовой комплектации, конструктивным особенностям и дизайну. Печатные системы, сконфигурированные на базе модулей Magnum 4, обеспечивают эффективность газетного производства при выпуске многокрасочных изданий в диа-пазоне тиражей от 7-10 тыс. до 200 тыс. экземпляров при объемах от 8 до 96 полос, приведенных к формату таблоид (A3)'.

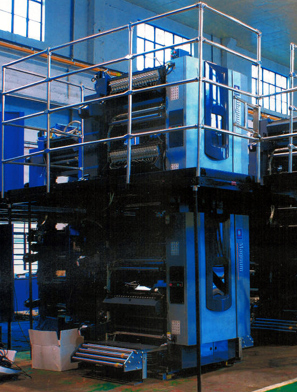

Печатный аппарат представляет собой классическую 4 цилиндровую схему построения U-типа «резина к резине» одинарной ширины и развертки формных и офсетных цилиндров (класс 2/1). В соответствии со стандартом GOSS International цилиндры печатного аппарата изготовлены из кованой нержавеющей стали, что обеспечивает их коррозийную устойчивость и высокую ремонтопригодность. Шейки цилиндров утолщенные,укороченные, офсетные цилиндры оснащены опорными кольцами из высокопрочной легированной стали. Цилиндры крепятся на двухрядных игольчатых подшипниках в эксцентричных втулках В литой чугунной станине. Крутящий момент передается через косозубые шестерни. Таким образом, специфическая конструкция цилиндров в совокупности с их креплением и способом передачи крутящего момента обеспечивают высокую точность печатного аппарата на больших скоростях и повышенную прочность к возможным забоям бумаги. Иначе говоря, конструкция печатного аппарата обеспечивает не только минимизацию печатного брака, связанного с возможными биениями и проскальзыванием в полосе печатного контакта, но и его долговечность и неприхотливость.

«Magnum 4», сохранив все лучшие «генетические» признаки G0SS Community, является его более совершенной моделью»

Крепление форм обеспечивается щелевой заключкой, опционально, намоточно-стержневым замком. Во всех случаях используется штифтовая приводка для крепления либо одной «панорамной» или двух «пополосных» форм на цилиндр. Крепление офсетных полотен - намоточно-стержневой замок, опционально -Т-образный замок.

Машина имеет классический для газетной продукции восьмивалковый (схема 8:2) красочный аппарат, либо, опционально, его модификацию валиком-«наездником» (9:2), либо с тремя накатными валиками (11:3). Краскопитающая группа в базовой поставке оснащена красочным ящиком с ручным управлением местной регулировкой подачи краски, опционально - с дистанционным управлением и сегментированным или сплошным красочным ножом либо высокоточной цифровой красочной системой GOSS DigiRail".

Увлажняющий аппарат - бесконтактная система щеточного типа, либо, опционально, контактная валковая пленочного типа (схема 4:1), либо бесконтактная «спрей»-типа.

Башни могут оснащаться различными вспомогательными устройствами:дистанционной полуавтоматической или автоматической приводкой, устройствами устранения эффекта fan out, автоматическими системами управления местной регулировкой подачи краски, различными типами сушильных устройств (газовая сушка, ИК-сушка, УФ-сушка) и пр.

Печатные модули Magnum 4 могут выпускаться в двух основных модификациях: с максимальной механической скоростью до 40 000 и до 45 000 об/ч. Кроме этого, возможны следующие варианты длины рубки - 533, 546, 560 и 578 мм, а также для максимальной ширины полотна от 889 до 1016 мм.

Для Magnum 4 специально разработан клапанно-графеечный фальцаппарат, имеющий две скоростные модификации: N40 - до 40 000 об/ч и N45 -до 45 000 об/ч. Конструкция вороночной надстройки взята от старших серий машин GOSS, таких как GOSS Universal и GOSS Uniliner. Воронка имеет угол наклона 70°, оснащена мощным RTF диаметром 9" (229 мм) с индивидуальным приводом,специ-фическим для GOSS расположением устройства долевой резки(перфорации)полотна - на носике воронки. Может комплектоваться устройством поперечной перфорации с 1 или 3 ножами. Все это обеспечивает высококачественное формирование первого продольного сгиба - без «петухов» или долевую разрезку - минимальное «разбегание» полотен, которых может обрабатываться вплоть до 12, а также возможность центрирования на воронке узких полотен - минимальная ширина 508 мм. Надстройка может дополнительно оснащаться «баллонными» фальцворонками в два и три яруса, а также с боковым положением.

Группа фальццилиндров имеет конфигурацию 2:1 (фальцевально-клапанный цилиндр двойного диаметра и рубящий - одинарного диаметра) и оснащена надежной системой проводки сфальцованных тетрадей, минимизирующих смазывание и отмарывание оттисков. Группа фальццилиндров может дополнительно оснащаться устройством двойной параллельной фальцовки для изготовления книжных тетрадей двойником.

Фальцаппарат N40/N45 может оснащаться устройством Vt фальца (ударного типа) для получения «коммерческих» трехсгибных тетрадей (журнальных).

В совокупности все оснащение и особенности фальцаппарата N40/N45 обеспечивают уверенную работу на соответствующих максимальных скоростях.

Помимо фальцаппаратов N40/ N45, конфигурация печатной системы на базе Magnum 4 может оснащаться и другими типами фальцаппаратов GOSS, например такими, как GOSS Universal 1:3:3.

Все фальцаппараты для модели Magnum 4 опционально могут оснащаться устройствами: шитья проволокой тетрадей формата таблоид(под воронкой, на группе фальццилиндров) и склейкой тетрадей по корешку.

В базовой поставке Magnum 4 комплектуются одношпиндельными зарядками для переработки рулонов бумаги диаметром до 1270 мм. Однако в большинстве случаев печатные системы на базе Magnum 4 комплектуются двулучевыми рулонными зарядками с автосклейкой различных типов. Рулонные зарядки могут устанавливаться как в партерном (в линию или под углом 90° к оси машины), так и в балконном положении.

Magnum 4 оснащается двумя типами приводов: валовым (базовая поставка) и безваловым. Безваловый привод может быть в двух исполнениях - электро-двигатель на каждую печатную башню и каждый фальцаппарат или индивидуальный электродвигатель на каждую печатную секцию (1+1).

Система управления Magnum 4 трехуровневая в соответствии со стандартом GOSS: 1-й - централизованное управление эксплуатационными показателями печатной машины как единой системы, 2-й - управление качеством печатного процесса и 3-й - интеграция в систему CIP3/CIP4-JDF. В базовой поставке Magnum 4 оснащается одним уровнем управления, а 2-й и 3-й - по желанию заказчика и в соответствии с его возможностями.

Печатные газетные системы, построенные на базе серии Magnum 4, являются технологически гибкими системами, отвечающим всем требованиям к организации производств по выпуску современной газетной и полукоммерческой продукции средними и малыми тиражами. Самодостаточная базовая комплектация Magnum 4 позволяет минимизировать изначальные капитальные вложения в производство. Возможности дополнительного оснащения Magnum 4 позволяют адаптировать газетную систему к существующим условиям регионального рынка при создании нового производства и в дальнейшем эффективно модернизировать ее в соответствии с происходящими изменениями на данном рынке. Газетные системы на базе серии Magnum 4 могут являться эффективными и в качестве дополнения к крупным газетным производствам, оснащенным более мощной техникой (газетные системы на базе печатных модулей 2/2, 4/2 и т.п.), которую невыгодно использовать для выпуска мало- и среднетиражной продукции. Примером такого дополнения может служить печатная система базе Magnum 4, установленная в 2008 г. в ОАО «Советская Сибирь» (г. Новосибирск), которая с успехом дополняет установленную ранее более мощную систему класса 2/2 MAN Uniset 70.

Печатные газетные системы на базе модулей GOSS Community эффективны при выпуске многокрасочных изданий в диапазоне тиражей от 5 тыс. до 100-120 тыс. экземпляров при объемах от 8 до 64 полос, приведенных к формату таблоид.

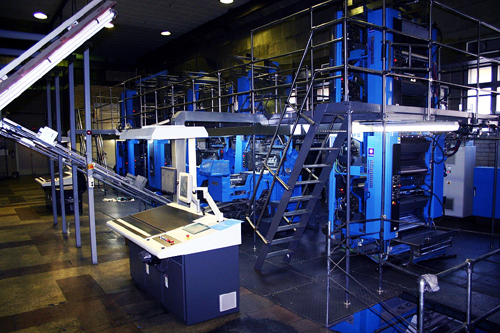

Первую в России печатную машину Goss Magnum 4 новосибирская типография «Советская Сибирь» установила осенью 2008 г. «Мы немного рисковали, но не сомневались в надежности и качестве работы оборудования такого известного производителя, как Goss», - говорит технический директор предприятия Владимир Круш. Текст: Елена Бондаренко

Эта модель - первая в типографии газетная машина одинарной ширины и одинарного диаметра. Основные мощности предприятия составляют машина двойной ширины и двойного диаметра Rondoset и машина одинарной ширины и двойного диаметра Uniset 70. «В связи с ростом заказов на продукцию со смешанной красочностью и малых тиражей мы приняли решение о покупке машины одинарной ширины и одинарного диаметра, которая дает возможность выполнять такие заказы с меньшей себестоимостью», - рассказывает Владимир Круш и поясняет, что Uniset 70 «выдает за один прогон четырехкрасочную 16-полосную газету третьего формата, а если нужно напечатать продукцию с меньшим количеством полос или со смешанной красочностью, издержки, связанные с формными процессами, будут высокими». Переведя такие тиражи на Goss Magnum, типография получила ощутимый экономический эффект и смогла забрать у конкурентов часть рынка малых тиражей, хотя на рабочую загрузку машина вышла как раз в разгар кризиса. «Между принятием инвестиционного решения и запуском машины прошло полтора года, которые существенно ухудшили ситуацию на рынке», - объясняет Владимир.

Конфигурация Goss Magnum 4 рассчитана на выпуск газет объемом 32 полосы формата A3, из которых 16 полос - с красочностью 4+4 и 16 полос - с красочностью 1+1, или 40 полос формата A3 (8 -4+4,16-2+2 и 16-1+1).

Владимир Круш: «Мы перевели на Goss Magnum много заказов с Uniset, что позволило получить ощутимый экономический эффект»

В комплект оборудования входит система автоматического управления приводкой и точностью рубки полотна IRS производства Q.I. Press Controls. Ее основной элемент — цифровая камера с ПЗС-матрицей, телецентрическим объективом и галогеновыми лампами.

Высокая степень автоматизации машины позволяет минимизировать время переналадки при переходе с тиража на тираж и обеспечивает высокое качество печати. Печатные секции оснащены дистанционным управлением подачей краски. Благодаря системам автоматизированной подачи краски, автематической приводки и контроля параметров рубки полотна машина легко переналаживается. «Наличие ударного фальца позволило нам перевести на Goss Magnum часть журнальной продукции», - отмечает Владимир Круш.

Ввод в эксплуатацию такого серьезного оборудования не может пройти абсолютно гладко. «У нас были сложности, связанные с освоением новой машины, — говорит Владимир Круш. - В целом они были нормально решены. «НИССА Медиапроект» показала себя как очень надежный партнер». Специалисты компании-поставщика обучили печатников и сервис-инженеров всем тонкостям работы с новым оборудованием. Первое время, когда только осваивали механику и электронику, приходилось часто обращаться к поставщикам. Сегодня 90 % всех неполадок сервисная служба типографии исправляет самостоятельно, а в остальных случаях это делают специалисты из Москвы. «Машина надежная и хорошо справляется с теми задачами, которые мы ставили перед ее покупкой», - говорит Владимир Круш. Однако, по его мнению, высокие требования к бумаге ограничивают возможности оборудования.

Goss Magnum 4 хорошо вписалась в производственный процесс типографии «Советская Сибирь». «Эта машина отвечает требованиям современного газетного рынка. Если ситуация с заказами будет улучшаться, мы обязательно расширим имеющуюся у нас конфигурацию Goss Magnum», - сказал Владимир Круш.

Основанная в 1923 г., «Советская Сибирь» - одно из крупнейших полиграфических предприятий России, оснащенное оборудованием для производства газет, журналов, книг, этикеток, плакатов и другой печатной продукции. Начиная с 2003 г. предприятие стабильно входит в рейтинг 300 крупнейших компаний Сибири по объемам реализации.

Спецификация первой в нашей стране машины Magnum 4 включает 2 башни (4+4), 1 полубашню (2+2), 5 автоматических рулонных зарядок с автосклейкой «на ходу», 2 фальцаппарата N40 для производства продукции форматов А2, A3 и А4. Предельная мощность фальцаппаратов рассчитана на переработку 12 полотен на скорости 40 тыс. об/ч. Воронка с углом наклона 70° гарантирует фальцовку без морщин. Система управления GOSS Omnicon (уровень 3) обеспечивает высокое качество печати и минимальное время переналадки при переходе с тиража на тираж. Она также включает программное обеспечение для поддержки функции формирования спуска полос, планирования производства, создания отчета по завершении производства и дистанционную диагностику комплекса. Печатные секции оснащены дистанционным управлением подачей краски. В комплект оборудования входит система автоматического управления приводкой и точностью рубки полотна. Машина имеет безваловый привод, состоящий из нескольких серводвигателей переменного тока, расположенных в основании каждой единицы оборудования. В целом эта современная машина занимает достойное место в линейке оборудования одной из самых крупных и успешных типографий в России.
